Todos los Volkswagen, Audi, Seat y Škoda con el DSG de 7 velocidades y embrague en seco, el DQ200 (código de cambio 0AM), dependen de un único componente para cambiar de marcha y accionar ambos embragues: la unidad mecatrónica, número de pieza 0AM 927 769. Cuando falla, la caja cambia de forma brusca o tardía, o pasa al modo de emergencia. Además, es una de las piezas más caras del coche.
Esta guía trata de la unidad en sí: qué contiene, cómo identificarla, cómo se comparan las unidades nuevas, usadas y reparadas, cómo probar una unidad en banco antes de montarla y qué averías son típicas. Las letras de revisión de la A a la Q se explican en nuestra guía de códigos de variante 0AM 927 769.
Qué hay dentro de una unidad mecatrónica 0AM 927 769

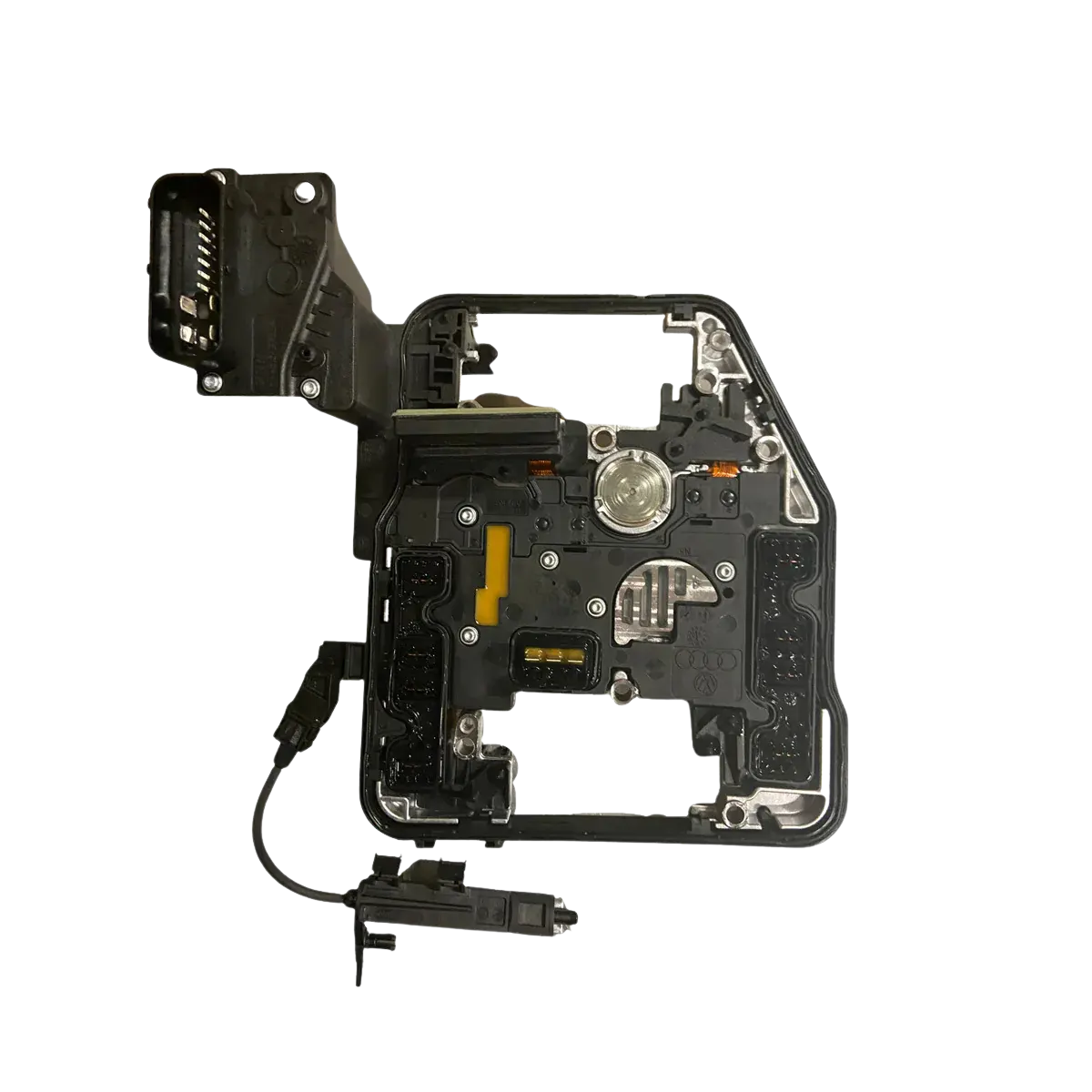

La mecatrónica (J743) son dos unidades en una misma carcasa: una unidad de control electrónica, la unidad de control del cambio (TCU), y una unidad electrohidráulica que convierte sus órdenes en presión de aceite. Tiene su propio circuito de aceite hidráulico, independiente del aceite del cambio, lleno de aceite hidráulico central (VW G 004 000).
| Componente | Función |
|---|---|
| Unidad de control electrónica (TCU) | Controla las electroválvulas y la bomba y gestiona los cambios de marcha y el accionamiento de los embragues. Su software y su placa electrónica se actualizaron varias veces a lo largo de la serie. |
| Bomba hidráulica eléctrica (V401) | Genera presión en el circuito de aceite propio de la mecatrónica. |
| Acumulador de presión | Almacena presión; junto con la bomba, mantiene el sistema entre 40 y 60 bar. |
| Electroválvulas N433–N440 | Cuatro mueven los actuadores de marchas (N433 1.ª/3.ª, N434 5.ª/7.ª, N437 2.ª/4.ª, N438 6.ª/marcha atrás), dos controlan los embragues K1 y K2 (N435, N439) y dos regulan la presión de cada subcaja (N436, N440). |
| Filtro de aceite | Mantiene limpio el circuito hidráulico; se sustituye durante una reparación integral. |
Las válvulas N433 a N436 sirven a la subcaja 1 (marchas 1-3-5-7) y las N437 a N440, a la subcaja 2 (marchas 2-4-6-R). Por eso una sola válvula averiada puede dejar el coche solo con las marchas impares o solo con las pares. Los sensores y una foto con la identificación de cada válvula se encuentran en cómo funciona la mecatrónica DQ200.
Cómo identificar la unidad y leer su etiqueta
Antes de pedir piezas o aceptar una unidad usada, compruebe tres fuentes:
- La etiqueta de la unidad. Lleva el número de pieza con su letra de revisión. Lea el número completo, incluida la letra, y fotografíe la etiqueta para la documentación del trabajo.
- La unidad de control. Con un equipo de diagnóstico compatible con el Grupo VW, lea el número de pieza del hardware y la versión de software en la dirección 0002 (electrónica del cambio) y compárelos con la etiqueta. Si no se puede leer ninguno de los dos, la unidad de control no comunica.
- El VIN. La unidad montada en el coche puede ser ya un recambio, así que compare el número con el VIN antes de hacer el pedido.
Si falta la etiqueta o es ilegible, básese en la lectura electrónica y en el VIN.
Nueva, usada o reparada: ¿qué unidad conviene?
Un taller que se enfrenta a una mecatrónica averiada suele tener tres opciones:
| Opción | Ventajas | A tener en cuenta |
|---|---|---|
| Unidad nueva | Estado conocido; se suministra con el número de pieza vigente para el coche | Coste más alto; siguen siendo necesarios la comprobación de la caja de cambios, la actualización de software y el ajuste básico |
| Unidad usada | Precio de compra más bajo | Historial desconocido: la carcasa del acumulador puede estar ya agrietada y las electroválvulas, contaminadas. Debe llevar el mismo número de pieza o un sucesor confirmado y conviene probarla en banco |
| Unidad reparada | Se elimina la causa de la avería y la unidad original del coche, con su propio número de pieza, sigue en servicio | La calidad depende del reparador: pregunte qué se ha sustituido y pida un informe de la prueba en banco |
La reparación suele ser la vía más económica, porque muchas averías afectan a un solo componente. Una carcasa del acumulador agrietada, una electroválvula contaminada o una junta con fugas rara vez son motivo para comprar una unidad nueva completa.
Pruebe en banco antes de montar
Montar una mecatrónica es un trabajo considerable, y una unidad que falla en la prueba en carretera tiene que volver a desmontarse. Pruébela primero en banco, sea nueva, usada o reparada, y compruebe también la caja de cambios: los grumos o las virutas metálicas visibles en los imanes de los actuadores de marchas indican daños en los rodamientos que deben repararse primero. Nuestra comprobación de virutas metálicas explica cómo interpretarlos.

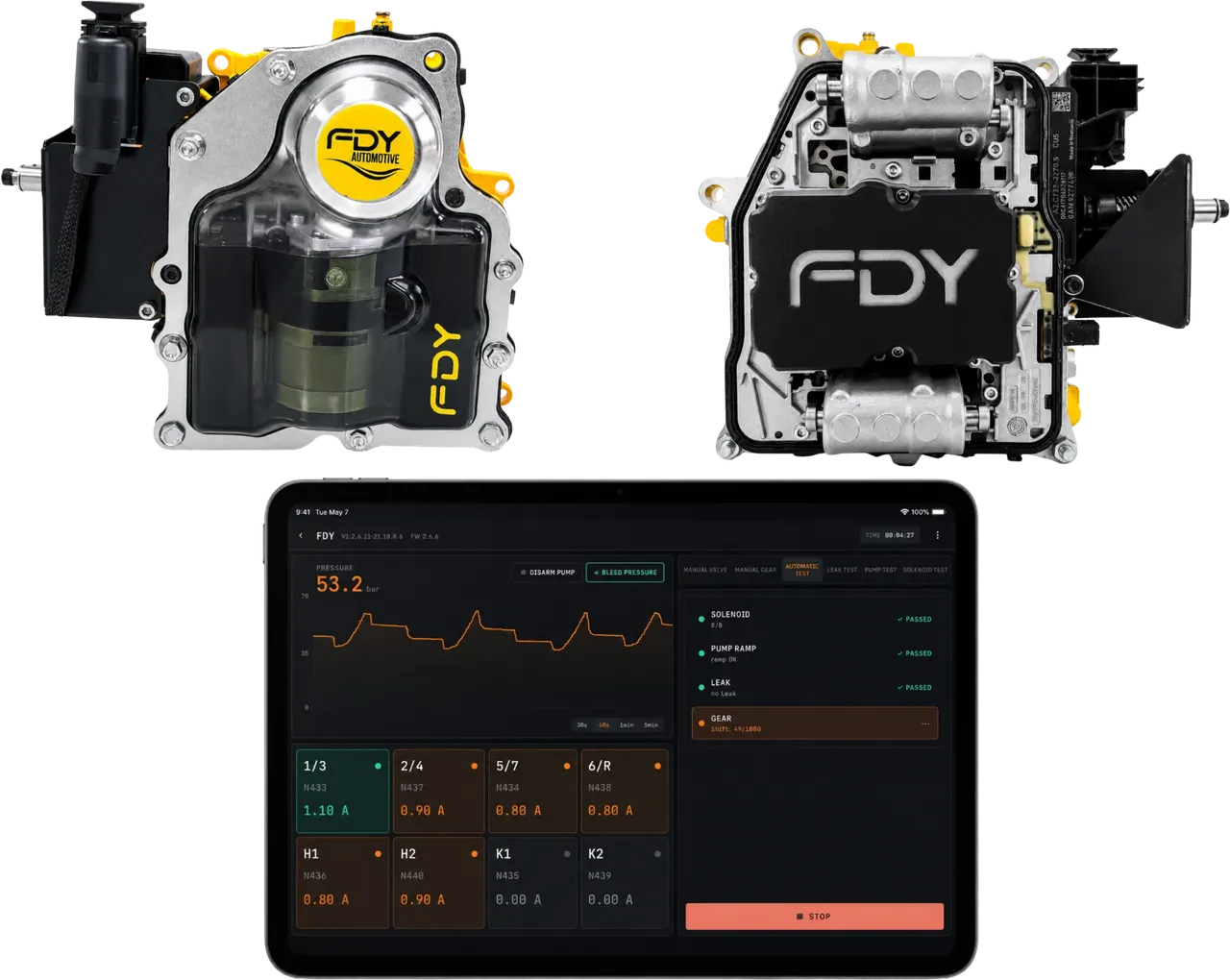

El equipo de prueba de mecatrónica FDY realiza una prueba en banco totalmente automatizada de la unidad completa fuera del vehículo:
- medición de corriente en las ocho electroválvulas;
- prueba de la bomba y medición de la generación de presión;
- prueba de estanqueidad;
- selección manual de una sola marcha para analizar una marcha sospechosa;
- simulación de 1000 cambios de marcha para detectar averías intermitentes que aparecen cuando la unidad se calienta;
- informe de prueba imprimible para la documentación del trabajo y para el cliente.
Las electroválvulas individuales pueden probarse y limpiarse en el FDY Black Box: electroválvulas de 5 V y 12 V, cuatro válvulas a la vez, con limpieza por pulsos y pruebas de válvulas proporcionales controladas desde una aplicación Android.
Averías típicas y cómo se reparan
Pérdida de presión por una carcasa del acumulador agrietada
Es la avería más común de la mecatrónica DQ200. El punto de fijación de pared delgada del acumulador original a la carcasa de la mecatrónica se agrieta con el tiempo; el sistema pierde presión, los cambios se vuelven bruscos o tardíos, se registran códigos como P17BF, P189C y P1895 y la caja puede entrar en modo de emergencia con solo 1-3-5-7 o solo 2-4-6-R. El kit de reparación con acumulador reforzado FDY elimina la causa con un acumulador de acero de doble pared, fijado con los tornillos originales. No es necesario sustituir la placa ni reprogramar, y en la mayoría de los casos solo se desmonta el cárter de aceite mientras la mecatrónica permanece en el coche.
Averías de las electroválvulas
Una avería eléctrica o la contaminación de una válvula pueden desactivar su subcaja. Las válvulas se miden en el equipo de prueba, se limpian en el Black Box y solo se sustituyen si no superan la prueba.
Averías electrónicas
El software, la placa electrónica y el diseño electrónico se revisaron a lo largo de la serie para reducir las averías eléctricas, y las revisiones posteriores mejoraron la gestión térmica tras los problemas de sobrecalentamiento de algunas unidades anteriores. Si la placa está averiada pero la parte hidráulica está en buen estado, puede sustituirse solo la placa, seguida de una actualización de software y el ajuste básico.
Fugas y juntas desgastadas
Las fugas de aceite y las fugas internas se reparan con el kit de reparación integral de mecatrónica FDY: 15 componentes, entre ellos retenes, juntas, bolas de retención y el filtro de aceite.
Preguntas frecuentes
01¿Qué hace la unidad mecatrónica 0AM 927 769?+
Controla la caja de cambios DQ200. La unidad de control electrónica decide cómo cambia la caja; la unidad electrohidráulica lo ejecuta: la bomba V401 y el acumulador mantienen entre 40 y 60 bar, y ocho electroválvulas cambian las marchas y accionan ambos embragues.
02¿Dónde encuentro el número de pieza de mi mecatrónica?+
En la etiqueta de la unidad y por vía electrónica: un equipo de diagnóstico muestra el número de pieza del hardware y la versión de software en la dirección 0002. Compárelo con el VIN antes de hacer el pedido.
03¿Es buena idea una unidad 0AM 927 769 usada?+
Puede serlo si lleva el mismo número de pieza o un sucesor confirmado para su VIN y supera una prueba en banco antes del montaje. Su carcasa del acumulador puede estar ya agrietada.
04¿Hay que programar una mecatrónica de recambio?+
Sí. Una unidad nueva, usada o de intercambio necesita una actualización de software o una adaptación y el ajuste básico con un equipo de diagnóstico. El kit de acumulador reforzado FDY es diferente: no necesita reprogramación ni antes ni después del montaje.
05¿Se puede reparar una mecatrónica averiada en lugar de sustituirla?+
En muchos casos, sí. Una carcasa del acumulador agrietada, electroválvulas contaminadas, juntas con fugas o una placa electrónica averiada pueden repararse cada una por separado. Pruebe primero la unidad en banco para reparar la avería real.
Hable con un especialista en DQ200
Envíenos el número de pieza de la etiqueta, los códigos de avería y, si lo tiene, el informe de la prueba en banco. Nuestros ingenieros dan soporte a talleres y distribuidores 24/7 y responden a las solicitudes de cotización en un plazo de un día hábil. Los productos FDY tienen una garantía internacional de 2 años. Contáctenos.
