Cómo funciona la mecatrónica DQ200: explicamos sus 8 electroválvulas, 11 sensores y la TCU
En el DSG de 7 marchas con embrague en seco de Volkswagen, Audi, Seat y Škoda, el DQ200 (0AM / 0CW), una sola pieza lo dirige todo: la unidad mecatrónica (J743). Es a la vez el cerebro y el músculo de la caja de cambios: la unidad de control electrónica (TCU) y la unidad de control electrohidráulica comparten una misma carcasa. Saber qué hace cada componente es el primer paso para sustituir el correcto.

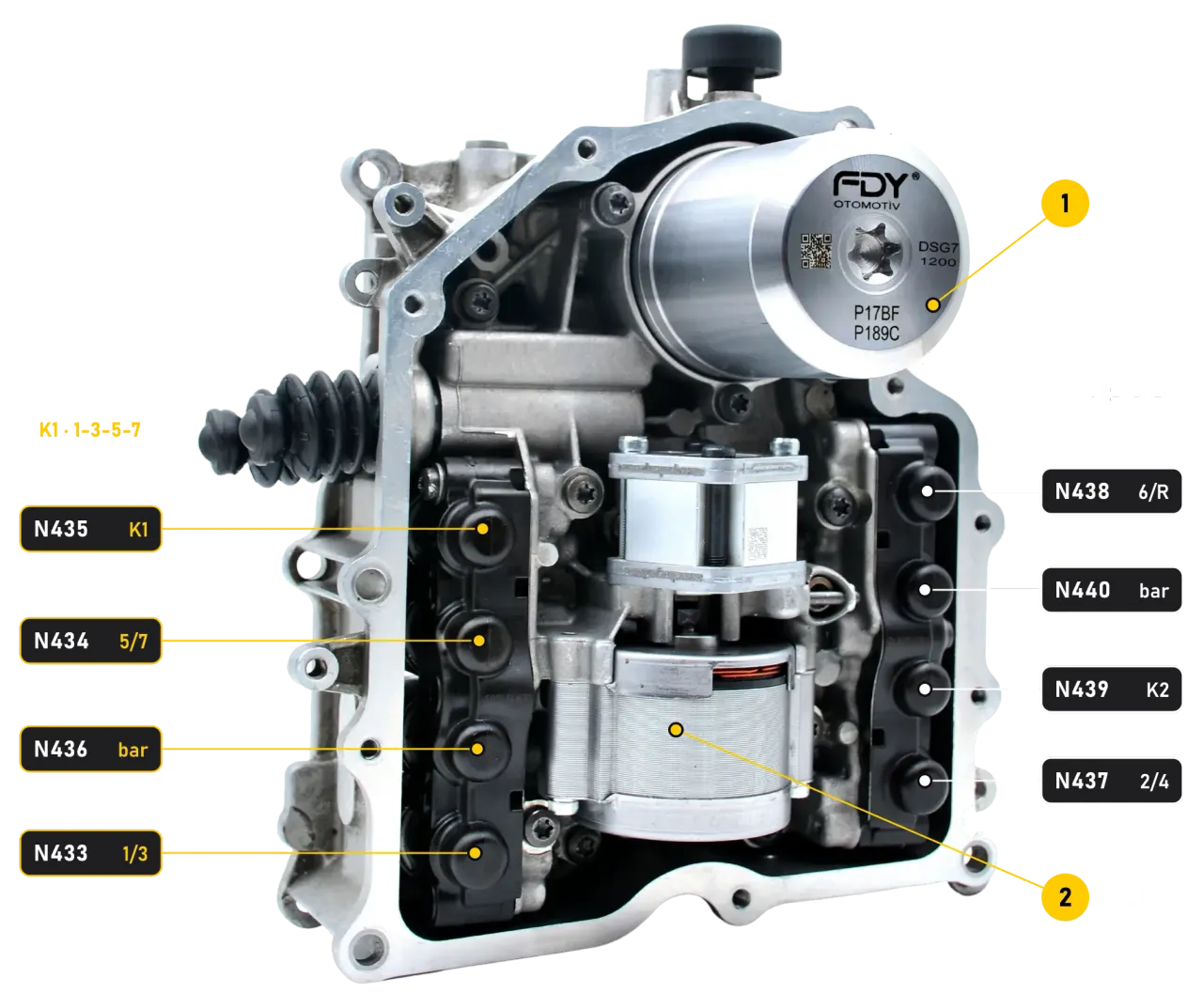

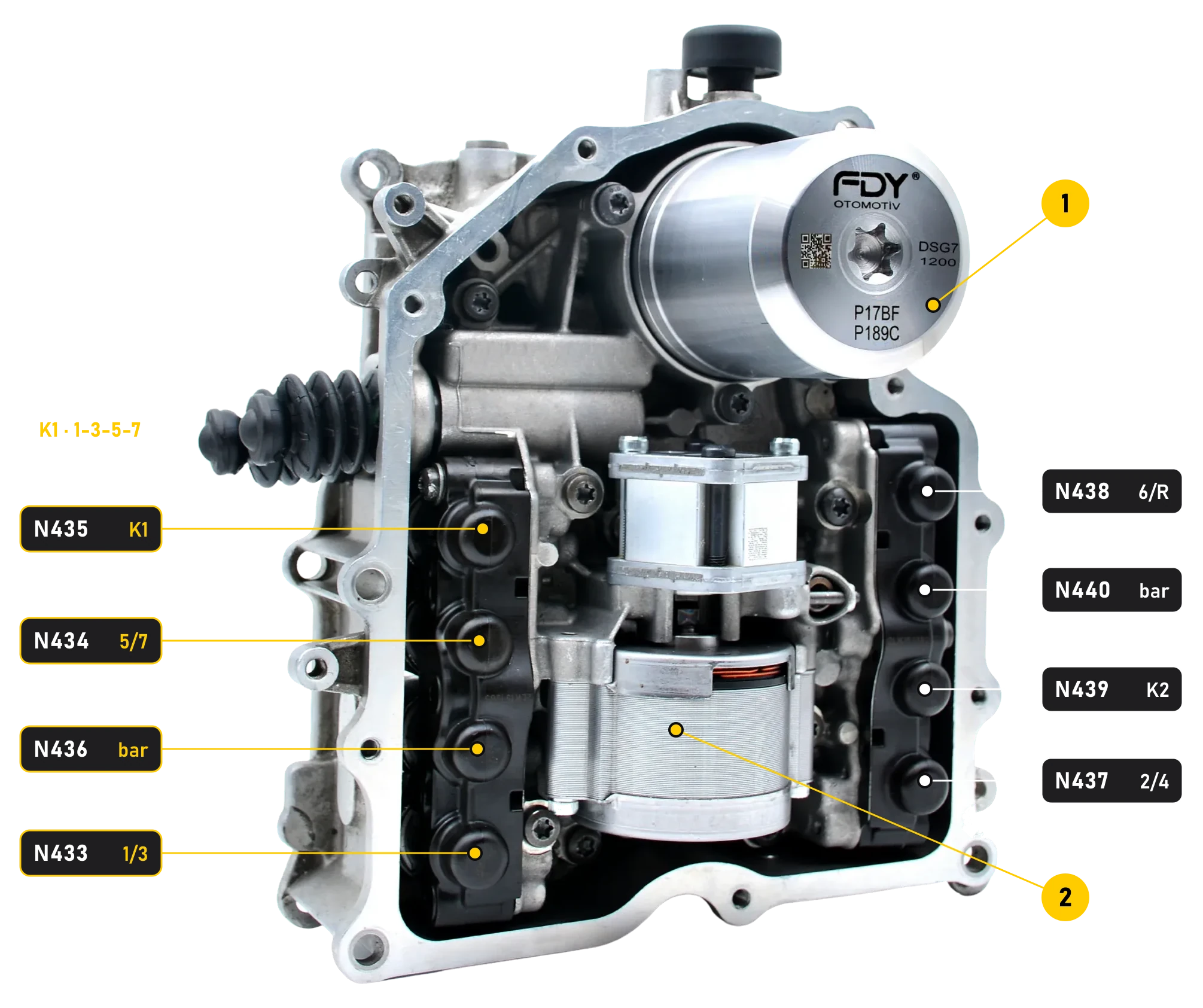

En esta guía señalamos cada electroválvula, la bomba y el acumulador de presión en una mecatrónica DQ200 de nuestro taller, y explicamos los sensores y las unidades de control con las que se comunica la TCU.
Las tablas siguientes explican cada código de la imagen. En resumen: las cuatro válvulas de la izquierda controlan la subcaja 1 (marchas 1-3-5-7 y embrague K1) y las cuatro válvulas de la derecha controlan la subcaja 2 (marchas 2-4-6, marcha atrás y embrague K2). El número 1 es el acumulador de presión; el número 2, la bomba hidráulica V401 y su motor.
Primero, la mecánica: dos cajas de cambios en una misma carcasa
DSG son las siglas del término alemán «Direktschaltgetriebe», una transmisión de cambio directo; la Q de DQ200 indica que está diseñada para motores montados en posición transversal (en alemán, «quer»). Mecánicamente, el DQ200 es una caja de cambios manual con dos embragues en seco, dos ejes primarios y tres ejes secundarios. Las marchas no las cambia el conductor, sino un sistema hidráulico controlado electrónicamente: la mecatrónica.
- El eje primario 1 gira en el interior del eje primario 2, que es hueco. Los engranajes de 1.ª, 3.ª, 5.ª y 7.ª están en el eje primario 1; los de 2.ª, 4.ª, 6.ª y marcha atrás, en el eje primario 2.
- La marcha atrás se obtiene mediante un piñón intermedio situado en el segundo eje secundario, que acciona el tercer eje secundario. Los tres ejes secundarios accionan el diferencial.
- Mientras usted circula en una marcha, la siguiente ya está engranada en el otro eje. Durante el cambio, un embrague se abre a la vez que el otro se cierra, y el par motor se reduce por un instante: el resultado es un cambio rápido y suave, sin interrupción de la fuerza de tracción.
Hidráulica: aceite propio, bomba propia
La mecatrónica tiene su propio circuito de aceite hidráulico, completamente independiente del aceite de la caja de cambios. En este circuito, la bomba hidráulica eléctrica (V401, número 2 en la imagen) y el acumulador de presión (número 1) trabajan juntos para mantener la presión del sistema entre 40 y 60 bar. La bomba carga el acumulador, y el acumulador mantiene la presión mientras la bomba está parada. Los cilindros que mueven las horquillas de cambio y las palancas de embrague funcionan con esta presión.
Cuando la carcasa del acumulador se agrieta en su punto de fijación, el sistema ya no puede mantener la presión, la bomba funciona con más frecuencia y durante más tiempo, y la caja de cambios se protege registrando averías de presión como P17BF y P189C. El acumulador reforzado FDY de la imagen se diseñó para eliminar definitivamente este punto débil.
8 electroválvulas: ¿qué hace cada una?
La unidad electrohidráulica tiene ocho válvulas: cuatro controlan los pistones que mueven las horquillas de cambio, dos controlan los embragues y dos regulan la presión del sistema de cada subcaja.
| Válvula | Función | Subcaja |
|---|---|---|
| N433 | Válvula del actuador de marchas para 1.ª y 3.ª marcha | 1 (1-3-5-7) |
| N434 | Válvula del actuador de marchas para 5.ª y 7.ª marcha | 1 (1-3-5-7) |
| N435 | Válvula reguladora de presión para el embrague K1 | 1 (1-3-5-7) |
| N436 | Válvula de presión del sistema para la subcaja 1 | 1 (1-3-5-7) |
| N437 | Válvula del actuador de marchas para 2.ª y 4.ª marcha | 2 (2-4-6-R) |
| N438 | Válvula del actuador de marchas para 6.ª marcha y marcha atrás | 2 (2-4-6-R) |
| N439 | Válvula reguladora de presión para el embrague K2 | 2 (2-4-6-R) |
| N440 | Válvula de presión del sistema para la subcaja 2 | 2 (2-4-6-R) |
Aquí existe una jerarquía: la N436 regula la presión que alimenta a N433, N434 y N435 en la subcaja 1, y la N440 regula la presión que alimenta a N437, N438 y N439 en la subcaja 2. Por eso, una avería en una de estas válvulas de presión puede dejar fuera de servicio a la vez todas las marchas de su lado: exactamente el patrón de «solo marchas impares o solo marchas pares» que describen los conductores. Más información en nuestro artículo sobre el modo de emergencia del DSG.
Cada válvula puede medirse por separado. El equipo de prueba de mecatrónica FDY mide la corriente que consume cada válvula y la compara con el rango admisible, y el FDY Black Box prueba y limpia las electroválvulas en banco.
11 sensores: ¿qué mide la TCU?
La TCU toma sus decisiones a partir de las señales de los sensores siguientes. Todos ellos, salvo el G182, se encuentran en la mecatrónica.
| Sensor | Qué mide |
|---|---|
| G182 | Régimen de entrada de la caja de cambios (fuera de la mecatrónica) |
| G632 | Régimen del eje primario 1 |
| G612 | Régimen del eje primario 2 |
| G270 | Presión del sistema hidráulico |
| G510 | Temperatura del aceite de la caja de cambios (en la unidad de control) |
| G487, G488, G489, G490 | Posición de las cuatro horquillas de cambio (un sensor para cada horquilla: 1-3, 2-4, 5-7 y 6-R) |
| G617 | Recorrido del embrague K1 |
| G618 | Recorrido del embrague K2 |
La TCU no depende únicamente de sus propios sensores. A través del bus de datos CAN intercambia datos constantemente con la unidad de control del motor (J623), la unidad de control del ABS (J104), el cuadro de instrumentos (J285), la palanca selectora (E313), la electrónica de la columna de dirección (J527), el volante multifunción (J453), la unidad de control de la red de a bordo (J519) y la interfaz de diagnóstico (gateway, J533). El régimen del motor, por ejemplo, llega a través del CAN; cuando ese valor no es plausible, la caja de cambios registra P072600. Encontrará todos los códigos en la lista de códigos de avería DQ200.
La placa electrónica (TCU)
La electrónica de control del DQ200 procede de TEMIC; posteriormente, la unidad se fabricó bajo los nombres Continental y Vitesco Technologies. Cuando la avería está en la placa electrónica, la parte hidráulica suele seguir en buen estado, y puede sustituirse solo la placa en lugar de la mecatrónica completa: consúltenos sobre las placas disponibles. Tras sustituir la placa, son necesarios una actualización de software y el ajuste básico.
Notas del taller: averías frecuentes y comprobaciones
- Síntomas conocidos: P R N D S parpadeando en el cuadro de instrumentos, una caja de cambios que no cambia de marcha, un fusible de 30 A fundido por un cortocircuito en la electrónica, pérdida de presión y fugas de aceite hidráulico.
- Códigos de los sensores de posición de las horquillas (P173A–P173D): los sensores y los imanes situados frente a ellos pueden estar contaminados con virutas metálicas. Si es así, compruebe primero si la caja de cambios tiene daños mecánicos; después, limpie el sensor y observe si el código vuelve a aparecer. Cómo interpretar las virutas lo explicamos en nuestro artículo sobre la comprobación de virutas metálicas.
- Los tres sensores de régimen: compruebe si G182, G612 y G632 tienen virutas metálicas cada vez que se desmonte la unidad. La contaminación es señal de desgaste interno; inspeccione la caja de cambios y, después, limpie el sensor.
- Códigos «No se puede seleccionar la marcha» tras el montaje (P072A–P073C): estos códigos indican que no se puede seleccionar el punto muerto, la marcha atrás o alguna de las marchas 1–7, y suelen aparecer justo después de montar una mecatrónica. En la mayoría de los casos, uno o varios pasadores de los actuadores de marchas no quedaron bien asentados en la horquilla de cambio; al montar la mecatrónica, asegúrese de que cada pasador encaja en su horquilla.
Preguntas frecuentes
01¿Qué electroválvula del DQ200 controla cada marcha?+
La N433 engrana la 1.ª y la 3.ª marcha; la N434, la 5.ª y la 7.ª; la N437, la 2.ª y la 4.ª; y la N438, la 6.ª marcha y la marcha atrás. La N435 y la N439 controlan los embragues K1 y K2, mientras que la N436 y la N440 regulan la presión del sistema de las dos subcajas.
02¿Cuál es la presión del sistema de la mecatrónica DQ200?+
La bomba hidráulica eléctrica (V401) y el acumulador de presión mantienen la presión del sistema entre 40 y 60 bar.
03¿La mecatrónica utiliza el aceite de la caja de cambios?+
No. La mecatrónica tiene su propio circuito de aceite hidráulico, completamente independiente del aceite de la caja de cambios, con su propio filtro de aceite.
04¿Qué ocurre si falla la N436 o la N440?+
Estas dos válvulas regulan la presión de su subcaja. Si una falla, la TCU puede desconectar esa mitad, y el coche solo circula en las marchas impares (1-3-5-7) o solo en las pares (2-4-6-R).
05¿Se puede sustituir solo la placa de la mecatrónica?+
Sí, si la parte hidráulica está en buen estado. Confirme primero en un equipo de prueba que la bomba, la presión y las válvulas están bien; si la avería está en la placa electrónica, sustituya solo la placa y, a continuación, realice la actualización de software y el ajuste básico.
